Adaptateur universel pour disque à sténopé ou Zone Plate


Cet adaptateur universel est conçu pour être utilisé sur un boîtier ou une planchette de chambre, il doit être monté par collage (époxy à deux composants*) et permet l'échange du disque à sténopé très rapidement. Son atout principal est de permettre l'utilisation de filtres de diamètre standard 49mm ou 52mm, il est équipé également d'un bouchon pour faciliter l'obturation et permettre la protection du sténopé ou de la Zone Plate utilisé et/ou du filtre. Le maintien du disque à sténopé (ou Zone Plate) est permis grâce à un anneau métallique 49/52, il suffit de placer un disque sténopé ou Zone Plate sur l'adaptateur et de visser ensuite soit l'anneau 49/52 (plus un filtre 52mm éventuellement) et le bouchon, soit un filtre diamètre 49mm, l'anneau 49/52 puis le bouchon. Cet adaptateur est livré avec 3 disques sténopé ou Zone Plate au choix (filtre non livré).

Cliquer pour agrandir             Cliquer pour agrandir
      Fig. 1                                                                                                                                 Fig.2

 Cliquer pour agrandir             Cliquer pour agrandir
      Fig.3                                                                                                                                   Fig.4


    Cliquer pour agrandir                   Clique pour agrandir    Fig.5                                                                                                                               Fig.6


    Cliquer pour agrandir
     Fig.7

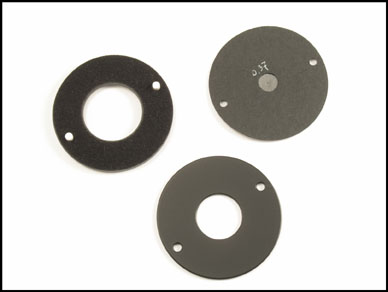

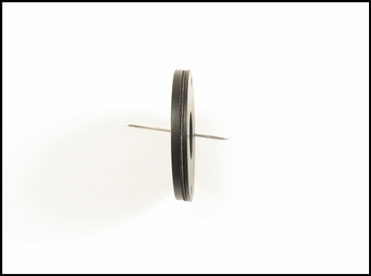

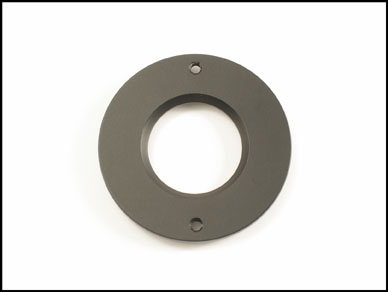

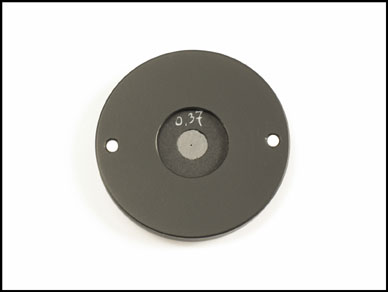

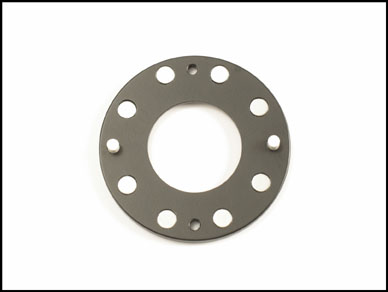

Fig.1 montre les diverses parties livrées avec cet adaptateur , Fig.2 un disque sur la base, Fig.3 l'anneau 49/52 pour maintenir le disque, Fig.4 le bouchon monté, Fig.5 avec un disque sténopé et un filtre rouge 49mm, Fig.6 c'est le filtre diamètre 49 qui maintient le disque, Fig.7 l'anneau 49/52 sur le filtre et le bouchon.


Détails techniques
:
  • Fabrication en bois huilé (Sapelli) et aluminium pour la base, anneau 49/52 en aluminium, plastique dur pour le bouchon,
  • Utilisation universelle, sur chambre photographique ce système permet d'obtenir une infinité de focale entre le tirage le plus court et le plus long de votre chambre, bien entendu, il faut choisir le diamètre du sténopé en fonction du tirage (tirage qui représente ici la focale),
  • Montage et échange du disque très rapide, avec centrage automatique du sténopé ou de la Zone Plate,
  • Vous pouvez monter tous les disques à sténopé ou Zone Plate présents sur la boutique mais il faut me signaler que l'utilisation en sera faite sur cet adaptateur car le diamètre externe du disque est spécifique (47.7mm)
  • Diamètre externe : 58 mm, épaisseur approximative avec l'anneau 49/52 et le bouchon : 18mm
  • Montage direct de filtres diamètre 49mm et 52mm ou plus grand avec une bague d'adaptation (non fournie),
  • Livré avec 3 disques à sténopé et/ou Zone Plate au choix.
* N'hésitez pas à me consulter pour le montage de cet adaptateur sur votre planchette de chambre ou votre boîtier à sténopé, le montage par collage à l'époxy est un jeu d'enfant : il faut que votre planchette ou votre boîtier sténopé soit percé d'un trou de 35mm de diamètre (si c'est du bois, avec une fraise d'encastrement ou pour charnière, voire une mèche plate). Vous trouverez de la colle époxy en seringue dans les supermarchés ou magasins de bricolage. Préparer la colle en mélangeant les deux parties sur un morceau de papier, enduire la partie non peinte sous l'adaptateur avec un peu de colle époxy (laissez une marge de 3-4mm à partir du bord externe pour ne pas voir la colle déborder), poser l'adapteur sur la pièce qui va le recevoir, centrer correctement, poser un verre d'eau sur l'adaptateur pour faire du poids et attendre que ça sèche (24 heures pour la colle à prise lente, 6 heures pour celle à prise rapide), tant que la colle est liquide, il est possible de la retirer très facilement avec de l'alcool à brûler.
